Технические характеристики

Габариты стеновой сэндвич-панели:

  • длина: до 12000 мм;
  • тип замка: Z-LOCK;
  • габаритная ширина: 1200 мм;
  • монтажная ширина: 1185 (1190) мм;
  • толщина: 50-250 мм.

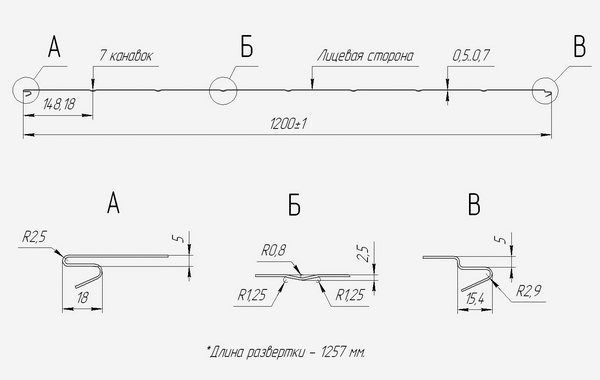

Рис.1 Стеновая Z-LOCK обкладка


Тип соединения стеновой сэндвич-панели


Габариты кровельной сэндвич-панели:

  • длина: до 12000 мм
  • Тип замка: двойной стоячий фальц (F-LOCK)
  • габаритная ширина: 1200 мм
  • монтажная ширина: 1185 мм
  • толщина: 50-250 мм

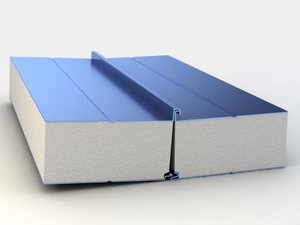

Рис.2 Кровельная фальцевая обкладка


Тип соединения кровельной сэндвич-панели




Сводная таблица характеристик стеновых и кровельных сэндвич-панелей с минераловатным утеплителем средней плотностью не менее 110 кг./м3 и с покрытием оцинкованных металлических (с двух сторон) обшивок полиэфирной эмалью ("полиэстер")

ТОЛЩИНА ПАНЕЛИ, ММ 60 80 100 120 150 200
Удельный вес, кг/м2 14,3 16,6 19,0 21,0 24,0 30,6
Звукоизоляция, дБ 31 32 33 33 34 36
Сопротивление теплопередачи, R0м2.0С/Вт 1,1 1,5 2,0 2,4 3,0 4,0
Теплопроводность утеплителя, Вт/(м*К), не более 0,05
Ширина панели, мм 1185 (1190)
Длина панели, мм 0 - 12000
Предел огнестойкости EI 45 EI 60 EI 90 EI 150 EI 150 EI 150
Группа горючести утеплителя НГ



Сводная таблица характеристик стеновых и кровельных сэндвич-панелей с пенополистирольным утеплителем ПСБ-С-25 и с покрытием оцинкованных металлических (с двух сторон) обшивок полиэфирной эмалью ("полиэстер")

ТОЛЩИНА ПАНЕЛИ, ММ 60 80 100 120 150 200
Удельный вес, кг/м2 9,81 9,88 9,94 10,71 11,87 12,30
Звукоизоляция, дБ 31 31 32 32 34 36
Сопротивление теплопередачи, R0м2.0С/Вт 1,54 2,05 2,56 3,08 3,85 5,13
Теплопроводность утеплителя, Вт/(м*К), не более 0,039
Ширина панели, мм 1185 (1190)
Длина панели, мм 0 - 12000
Предел огнестойкости EI 15 (для всех толщин сэндвич-панелей)
Группа горючести утеплителя Г1



Несущая способность кровельных сэндвич-панелей производства компании Европанель с минераловатным утеплителем средней плотностью 110 кг./м3 и покрытием оцинкованных металлических (с двух сторон) обшивок полиэфирной эмалью ("полиэстер") толщиной 0,5 мм.

 ТОЛЩИНА ПАНЕЛИ, ММ Несущая способность кг./м2 при пролете, м (однопролетная схема нагружения)
  2 3 4 5 6
100 250 160 110 85 60
120 310 200 140 100 85
150 400 250 180 140 110
200 500 350 250 200 150
Ширина опирания панели, мм 80 80 80 100 100



Утеплитель:

  • Минераловатный утеплитель стеновой с плотностью не менее 105 кг/м3 или кровельный с плотностью не менее 125 кг/м3.
  • Пенополистирольный утеплитель с антипиреновой добавкой ПСБ-С-25 (15,1-25,0 кг/м3), ПСБ-С-35 (25,1-35,0 кг/м3) или ПСБ-С-50 (35,1-50,0 кг/м3).


Облицовочный материал:

  • Сталь листовая в рулонах толщиной 0,5-0,7 мм оцинкованная или обработанная специальным полимерным покрытием и окрашенная по каталогу RAL.
  • Фанера, ЛДСП, МДФ, ГКЛ, OSB (ОСП) или по техническому заданию.


Типы замков:

  • Стеновой замок Z-LOCK.
  • Кровельный замок "Внахлест".
  • Фальцевый кровельный замок F-LOCK.
  • По техническому заданию.


Виды профилирования металлической обшивки:

1. Трапециевидное профилирование 110R

2. Гладкое профилирование FLAT

3. по техническому заданию


Клей

Полиуретановый клей производства фирмы HENKEL
